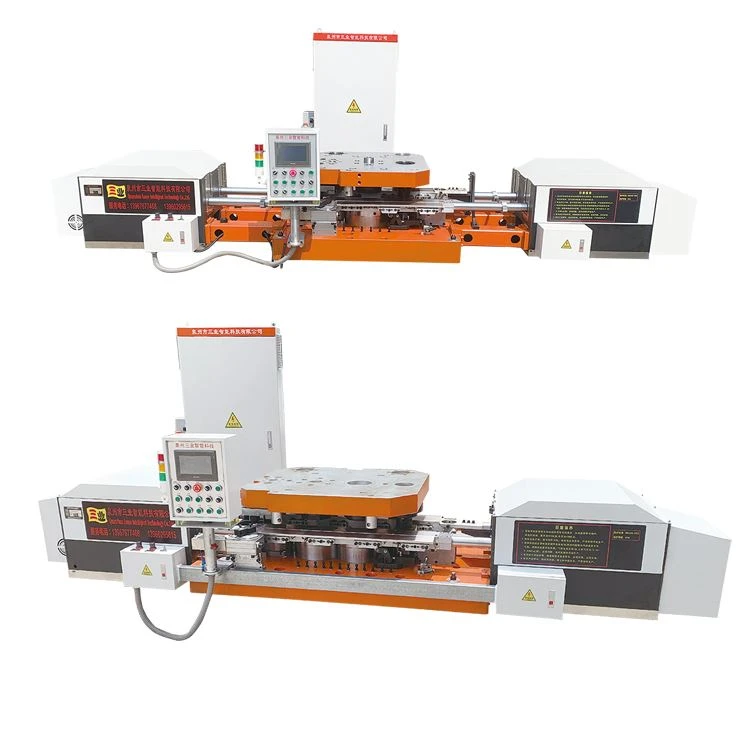

Somun Cıvata Sıcak Şekillendirme Makinesi, ısıtılmış çelik kütükleri somun ve cıvatalara dönüştürmek için kullanılan endüstriyel bir dövme makinesidir. Sürekli bağlantı elemanı üretimi için birden fazla istasyon aracılığıyla kontrollü şekillendirme operasyonları gerçekleştirir.

Teknik Özellikler

Şartname	160K-3	160K-3G	200K-3	200K-3G	250K-3	250K-3G	315K-3	315K-3G	400K-3	400K-3G
Maksimum Sıkma Çapı (mm)	55	55	60	60	70	70	85	85	100	100
Maksimum Sıkma Yüksekliği (mm)	50	50	60	60	60	60	75	75	80	80
Üretim Hızı (adet/dak)	35–45	35–45	30–40	30–40	25–35	25–35	20–30	20–30	20–30	20–30
Yükseklik Ayar Aralığı (mm)	0–20	0–20	0–20	0–20	0–20	0–20	0–20	0–20	0–20	0–20
Çalışma Sırasında Kiriş Kaldırma (mm)	-	0–120	-	0–120	-	0–120	-	0–120	-	0–120
İnme (mm)	170	170	220	220	250	250	250	250	300	300
Tabla Boyutları U×G×Y (mm)	700 ×660 ×60	700 ×660 ×60	800 ×700 ×80	800 ×700 ×80	800 ×750 ×90	800 ×750 ×90	800 ×750 ×100	800 ×750 ×100	1000 ×750 ×110	1000 ×750 ×110
Alt Tabla Boyutları U×G×Y (mm)	1300 ×760 ×120	1300 ×760 ×120	1400 ×750 ×130	1400 ×750 ×130	1500 ×800 ×140	1500 ×800 ×140	1500 ×800 ×150	1500 ×800 ×150	1600 ×900 ×160	1600 ×900 ×160
Servo Motor Gücü (kW)	3	4.5	3	4.5	3	4.5	3	4.5	4.5	4.5
Manipülatörün Genel Boyutları U×G×Y (mm)	3300 ×800 ×700	3300 ×800 ×700	3400 ×800 ×700	3400 ×800 ×700	3700 ×1000 ×800	3700 ×1000 ×800	3600 ×1000 ×800	3600 ×1000 ×800	4200 ×1200 ×1000	4200 ×1200 ×1000
Manipülatör Ağırlığı (kg)	2000	2100	2500	2600	2900	3000	3200	3300	3700	3700

Sıcak Dövme Prosesi

Malzeme Besleme:Servo-tahrikli kıstırma-rulo besleme sistemi, ani israfın en aza indirilmesine yardımcı olmak için genellikle ±0,5 mm'lik uzunluk toleranslarıyla çubuk stoğunu ölçer.

İndüksiyonla Isıtma:Çok-aşamalı orta-frekanslı fırın genellikle kütükleri 1150 dereceye kadar ısıtır ve kapalı-döngü pirometre kontrolü ve kireç giderme seçenekleriyle desteklenir.

Sıcak Dövme:Ağır-işe uygun pres, yapısal sapmayı azaltmaya yardımcı olacak sert bir çerçeveyle çok-istasyonlu işlemler (ör. üzme, ekstrüzyon ve delme) için tasarlanmıştır.

Otomatik Transfer:Çok-eksenli servo manipülatör, iş parçasının sorunsuz aktarımını kolaylaştırmak için pres krank açısıyla elektronik olarak senkronize edilebilir.

Şekillendirme ve Çıkarma:Parçaları boşaltma konveyörlerine yönlendirmek için mekanik çıkarma mekanizmalarını kullanarak bileşenleri net-şekil geometrilerine doğru aşamalı olarak şekillendirir.

Makine Konfigürasyonu

01/

Besleme Sistemi
Servo-tahrikli, sertleştirilmiş silindirler, pnömatik kelepçelemeyle 100 mm'ye kadar çubuk stokunu taşıyor.

02/

İndüksiyon Isıtma Fırını
Termal izleme için hızlı-bağlantıyı kesen soğutma ve çift kızılötesi sensöre sahip katı-IGBT invertörler.

03/

Dövme Presi
Merkezi yağlama ve pnömatik kavrama-fren düzeneklerine sahip, gerilimi azaltılmış çelik çerçeve-.

04/

Otomatik Manipülatör
Bağımsız servo eksenlere, programlanabilir harekete ve tork limitlerine sahip alaşım tutucu kollar.

05/

Kalıp ve Takım Sistemi
Termal kaplamalı ve hızlı-değiştirilebilen kasetlere sahip sıcak-iş takım çeliği (ör. H13) kesici uçlar.

06/

Kontrol Sistemi
Dokunmatik ekranlı HMI'ya, güvenlik kilitlerine, hata teşhisine ve tarif depolamaya sahip endüstriyel PLC.

Uygulamalar

Fındık

Altıgen somunlar, ağır altıgen somunlar, flanş somunları, kilitli somunlar ve diğer dövme somun parçaları.

Cıvatalar ve Bağlantı Elemanları

Sıcak-şekilli cıvata başları ve diğer büyük-boyutlu veya yüksek-hacimli bağlantı elemanları.

Pullar

Üzülme ve delme gerektiren sıcak-dövme rondelalar ve halka-biçimli parçalar.

Rulman Halkaları

Sıcak şişirme ve delme işlemleriyle üretilen halka boşlukları.

Özel Dövme Parçalar

Ürün çizimi, malzeme ve dövme gereksinimlerine göre özel-şekilli bileşenler.

Özelleştirme

Tesis Yerleşimi ve Altyapı:Ekipman ayak izlerini, yük dağılımını (2000kg–3700kg), giriş voltajlarını ve soğutma arayüzlerini tesisinize göre uyarlayın.

Takımlama, Strok ve Sıkma:Standart olmayan bağlantı elemanları için kelepçeleme çaplarını (55mm–100mm), yükseklikleri (50mm–80mm), stroklarını (170mm–300mm) ve tabla boyutlarını-değiştirin.

Malzeme ve Termal Parametreler:Yüksek-alaşımlı veya paslanmaz çelik için 1000 dereceye kadar indüksiyonlu ısıtma frekanslarını ve termal eğrileri yapılandırın.

Mühendislik İş Akışı:Doğrudan üst düzey mühendislik incelemesi, spesifikasyon onayı-ve özel üretim için çizimleri ve kısıtlamaları gönderin.

Kalite Testi

Hammadde Doğrulaması:Termal işlemden önce malzeme bütünlüğünü sağlamak için gelen yüksek-alaşımlı stokun ultrasonik ve metalurjik testleri.

Termal ve Sensör Kalibrasyonu:Hassas sıcaklık ve hız düzenlemesini korumak için indüksiyonlu ısıtma bölgelerinin (1000 dereceye kadar) titiz termal profili ve kapalı-döngü servo sensörlerin kalibrasyonu.

Boyut ve Tolerans Denetimi:Kelepçe boyutlarının, strok doğruluğunun ve yapısal geometrinin uluslararası bağlantı elemanı standartlarına göre dövme sonrası doğrulanması.

Tam-Hat Fabrikası Çalıştırma-kapalı:Sevkiyattan önce entegre besleyici, fırın, pres ve manipülatörün kapsamlı yük testi ve senkronizasyon denemeleri.

Kurulum ve{0}Satış Sonrası

-Sitede Hizmete Alma:Fabrika-sertifikalı mühendisler, doğrudan-sahada kurulum, makine seviyelendirme ve ilk operasyonel kalibrasyon sağlar.

Teknik Eğitim:Operatörleriniz ve bakım ekibiniz için-PLC programlama, rutin bakım ve güvenlik protokollerini kapsayan kapsamlı yerinde eğitim.

Uzaktan Teşhis Yardımı:Uzaktan sorun giderme, operasyonel rehberlik ve ürün yazılımı güncellemeleri için özel teknik destek ekibi mevcuttur.

Yedek Parça Bulunabilirliği:Arıza süresini en aza indirmek için yedek mekanik ve elektrikli bileşenlerin hızla gönderilmesini sağlayan özel envanter kanalları.

SSS

S: Çalıştırma için hangi yardımcı programlar gereklidir?

C: Servo motorlar ve endüksiyon ocağı için kararlı 3-fazlı endüstriyel güç ve ayrıca endüstriyel su soğutma kaynağı.

S: Operatörlerimize yönelik teknik eğitim nasıl gerçekleştiriliyor?

C: Fabrika mühendisleri, rutin bakım, sensör kalibrasyonu ve PLC sorun giderme konularını kapsayan-yerinde eğitim sağlar.

S: Yedek parçalar stokta tutuluyor mu?

C: Evet, kritik aşınma parçaları ve standart bileşenler, hızlı uluslararası sevkiyat için stoklanmaktadır.

S: Hangi temel hazırlığına ihtiyaç var?

A: Presin ve 2000kg–3700kg manipülatörün birleşik dinamik yükünü desteklemek için tasarlanmış betonarme bir temel.

S: Hat farklı malzeme derecelerini işleyebilir mi?

C: Evet, ısıtma profilleri ve kontrol sistemleri alaşımlı çelikler, paslanmaz çelik ve özel bağlantı elemanları malzemeleri için ayarlanabilir.

S: Ekipman ihracat için nasıl paketleniyor?

C: Modüler bileşenler, konteynerle taşınan yük için ağır-işe uygun, nem-mühürlü ihracat-sınıfı ahşap kasalarda paketlenir.
