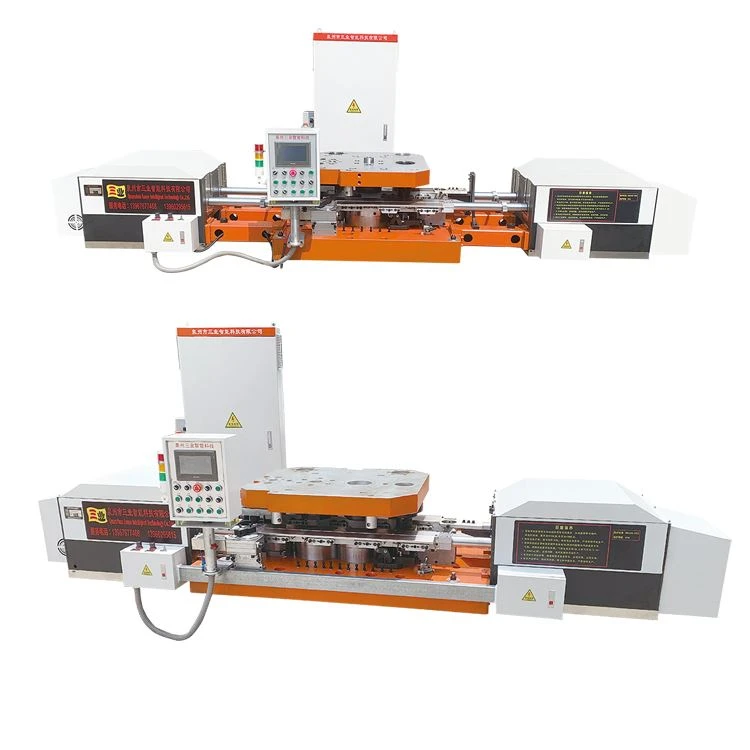

Nut Hot Former Equipment, ısıtılmış kütükleri standart altıgen somunlar, flanş somunları ve ağır-işe uygun yapısal bağlantı elemanları dahil olmak üzere hassas somunlara-dönüştürmek için tasarlanmış tam otomatik, yüksek-hacimli bir sıcak dövme makinesidir.

Ürün Özellikleri

MODELİ	160K-3	160K-3G	200K-3	200K-3G	250K-3	250K-3G	315K-3	315K-3G	400K-3	400K-3G
MAX KELEPÇE ÇAPI(mm)	55	55	60	60	70	70	85	85	100	100
MAX KELEPÇE YÜKSEKLİĞİ(mm)	50	50	60	60	60	60	75	75	80	80
HIZ (adet/dak)	35-45	35-45	30-40	30-40	25-35	25-35	20-30	20-30	20-30	20-30
YÜKSEKLİK AYAR ARALIĞI(mm)	0-20	0-20	0-20	0-20	0-20	0-20	0-20	0-20	0-20	0-20
ÇALIŞMA ESNASINDA KİRİŞ KALDIRMA YÜKSEKLİĞİ	/	0-120	/	0-120	/	0-120	/	0-120	/	0-120
strok(mm)	170	170	220	220	250	250	250	250	300	300
*ÜST TABLA BOYUTU(mm)UGY*	700 * 660 * 60	700 * 660 * 60	800 * 700 * 80	800 * 700 * 80	800 * 750 * 90	800 * 750 * 90	800 * 750 * 100	800 * 750 * 100	1000 * 750 * 110	1000 * 750 * 110
*AŞAĞI MASA BOYUTU (mm)LGY*	1300 * 760 * 120	1300 * 760 * 120	1400 * 750 * 130	1400 * 750 * 130	1500 * 800 * 140	1500 * 800 * 140	1500 * 800 * 150	1500 * 800 * 150	1600 * 900 * 160	1600 * 900 * 160
SERVO MOTOR GÜCÜ(KW)	3	4.5	3	4.5	3	4.5	3	4.5	4.5	4.5
*MANÜPÜLATÖR GENEL BOYUTLARI(MM)LGY*	3300 * 800 * 700	3300 * 800 * 700	3400 * 800 * 700	3400 * 800 * 700	3700 * 1000 * 800	3700 * 1000 * 800	3600 * 1000 * 800	3600 * 1000 * 800	4200 * 1200 * 100	4200 * 1200 * 100
MANİPÜLATÖR AĞIRLIĞI(Kg)	2000	2100	2500	2600	2900	3000	3200	3300	3700	3700

Uygulamalar ve Malzeme Yeteneği

Otomotiv Bağlantı Elemanları:Tier-1 tedarik zincirleri için ISO 898-2 spesifikasyonlarını karşılayan Sınıf 8, 10 ve 12 bijon somunları ve flanş somunlarını döver.

Ağır Altyapı:ASTM A193/A194'e göre M24–M48 ağır altıgen somunlar üreterek rüzgar türbini ve madencilik operasyonlarında cıvata yorulma risklerini azaltır.

Rulman Halkası Boşlukları:Doğrudan halka-haddeleme hatlarıyla entegre olarak ikincil yeniden ısıtmayı ortadan kaldırır.

Hammadde Aralığı:Karbon çeliğini, alaşımlı çeliği (4140, 5160) ve paslanmaz çeliği erken kalıp aşınması olmadan sürekli olarak döver.

Otomasyon ve Güvenlik Kontrolü

Termal Koruma:Su-soğutmalı manipülatör kolları, 1.000 derecelik indüksiyon bölgeleri yakınında sürekli çalışma sırasında termal-genleşme arızalarını önler.

Güvenlik Kilitleri:Işık perdeleri ve sensörler, kütüğün yanlış oturması durumunda baskıyı anında durdurur.

Akıllı Bağlantı:Yerel Ethernet/IP ve Modbus TCP, harici ağ geçitleri olmadan gerçek-zamanlı OEE takibi için doğrudan MES/ERP sistemlerine bağlanır.

Hat İçi-Kalite Denetimi:Termal kameralar, dövme işleminden önce-belirtilenlerin-dışındaki kütük sıcaklıklarını algılar ve uygun olmayan-parçaları otomatik olarak reddeder.

Ticari Şartlar

Adedi

1 tam sistem birimi (kalıp ve takım gereksinimlerine göre-özel olarak yapılandırılmış).

Üretim Teslimat Süresi

Çizim onayından Fabrika Kabul Testine (FAT) kadar 60 ila 90 takvim günü.

Ödeme Koşulları

%30 T/T depozitosu, %60'ı sevkiyat öncesi FAT onayı üzerine-, %10'u Site Kabul Testinden (SAT) sonra.

İhracat Ambalajı

Okyanusta nemsiz taşıma için-çelik-çerçeveli vakumlu ahşap kasaların içine kapatılmış VCI-korozyon önleyici sargı.

Ticaret Şartları

Eksiksiz ihracat uyumluluk belgeleriyle FOB (Xiamen/Şanghay), CIF, DAP ve DDP'yi destekler.

Fabrika Yetenekleri

ISO-Sertifikalı Tesis:Tekrarlanabilir makine toleranslarını sağlamak için Jinjiang, Fujian'da ISO 9001 kalite yönetimi altında üretilmiştir.

Patentli Mekanizmalar:Çok-eksenli manipülatör senkronizasyonuna yönelik tescilli patentlere sahiptir ve uluslararası alıcılar için IP ihlali risklerini ortadan kaldırır.

-Şirket İçi CNC İşleme:Ana makine çerçevelerinin ağır portal frezelemesi, sürekli tonajlı yükler altında kalıcı hizalamayı garanti eder.

SSS

S: Çok-eksenli manipülatör patentleriniz kapsamında hangi spesifik mekanizmalar yer alıyor?

C: Patentlerimiz, senkronize çift-kollu transfer zamanlama mekanizmasını ve su-soğutmalı tutucu soğutma devresi tasarımını kapsamaktadır; her ikisi de Çin Ulusal Fikri Mülkiyet İdaresi'ne başvurmuştur.

S: Hat içi-termal kamera inceleme verileri dışa aktarılabilir mi?

C: Evet, termal inceleme günlükleri zaman damgalıdır ve CSV biçiminde dışa aktarılabilir ve otomotiv-sektörü müşterilerimizden birçoğu, bu verileri doğrudan IATF 16949 süreç izleme denetimi gereksinimlerini karşılamak için- kullanır.

S: Makine kurulduktan sonra Site Kabul Testi (SAT) süreci gerçekte neyi doğrular?

C: SAT, gerçek üretim çıktı oranını, gerçek tesis koşulları altında parça boyut toleransını ve genellikle müşterinin şahit olduğu 2 günlük bir deneme çalıştırması boyunca tamamlanan PLC{0}}MES'e-veri senkronizasyonunu doğrular.

S: Bu ekipmanı geçmiş projelerde hangi MES veya ERP platformlarına başarıyla entegre ettiniz?

C: Yerel Ethernet/IP arayüzü aracılığıyla SAP MES, Siemens Opcenter ve Wonderware/AVEVA sistemleriyle doğrudan entegrasyon deneyimimiz var.

S: Aynı M24-M48 somun için soğuk dövme ile karşılaştırıldığında sıcak dövme ile kalıp ömrü ne kadar uzun sürer?

C: M24-M48 somunları için sıcak-dövme kalıplar, aynı boyut aralığı için soğuk dövme kalıplarından genellikle %40-60 daha uzun ömürlüdür, çünkü sıcak şekillendirme, tepe şekillendirme basıncını ve kalıp yüzeyi gerilimini azaltır.
